        拆解報告：三合一無線充電模塊，現在看設計還是很精彩





                          前言

                          貝蘭德成立于2012年，有12年無線充電IC研發經驗，服務過1000+家知名企業。早在2018年，貝蘭德就推出了多合一無線充電方案。

                          今天我們要拆解的是貝蘭德3年前推出的一款三合一無線充電模組，該三合一無線充電模組采用的是USB-C接口，兼容Qi標準，支持PD3.0（PPS）/QC3.0/AFC快充協議。其最高輸出功率為15W，產品設計十分出彩，功能集成度很高。

                          我們通過拆解發現，貝蘭德三合一無線充電模組僅使用1顆無線充電主控芯片，搭配3顆全橋芯片。此外，還具備3個無線充電線圈輸出，使用貝蘭德無線充電發射芯片進行無線充輸出輸入管理。

                          下面一起來看貝蘭德三合一無線充電模組的詳細情況。

                          貝蘭德三合一無線充電模組拆解

                          來看貝蘭德三合一無線充電模組的結構和設計。



                          首先可以看到，貝蘭德三合一無線充電模組將手機、耳機、手表無線充集成到一塊綠板上。

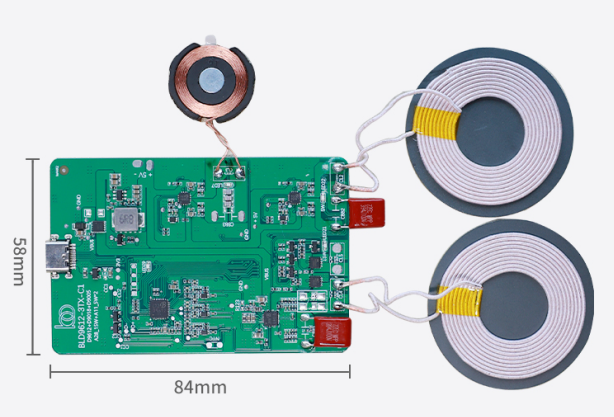

                          綠板的尺寸為84mm*58mm。正面設有3個無線充電線圈，分別為1個手表磁吸線圈，2個單線圈。無線充電線圈采用單股密繞式繞線方式。

                          來看PCBA模塊設計。

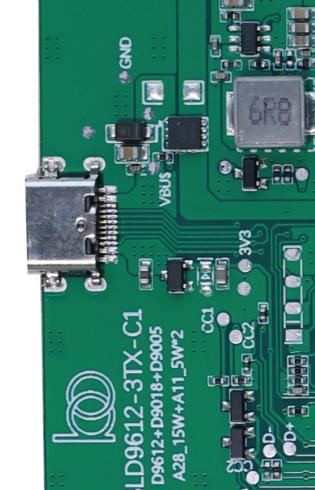

                          模塊正面左側焊接USB-C母座。

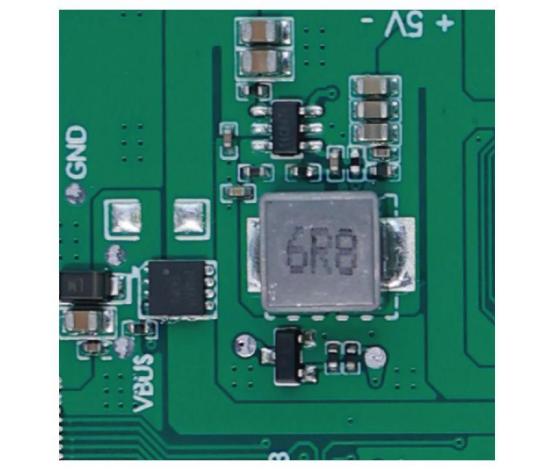

                          從左至右可見諧振電感，絲印6R8。

                          左下角是一顆無線充電主控芯片。

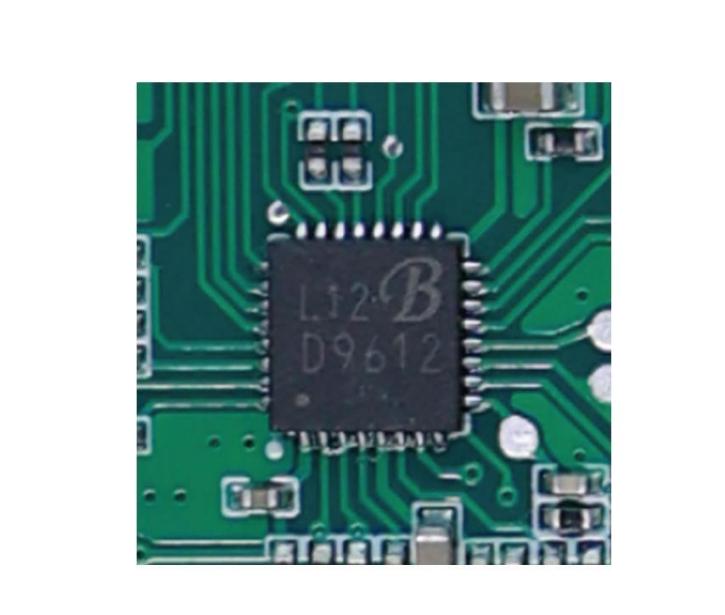

                          無線充電主控芯片型號D9612，來自貝蘭德。這是一款高度集成、高性能的基于磁感應的無線充電發射芯片，單顆芯片可控制三路無線充電輸入輸出。其完全符合WPC Qi無線充電規范，集成PD3.0（PPS）/QC3.0/AFC快充協議。支持4-16V寬輸入電壓以及高達15W的輸出功率。

                          貝蘭德D9612無線充電主控芯片具有I2C接口，支持可編程的電流限制和可編程的輸出電壓，具有豐富的充放電控制以及完善的異常狀態保護功能。

                          該芯片自適應輸入電壓，內置可靠的過壓/電流/溫度/異物檢測（FOD）保護方案，集成多通道全同步數字解調專用PHY，特有的Wave-Monitor技術，保證通訊可靠性，采用QFN5*5-32封裝。

                          D9612無線充電主控芯片還支持USB在線更新，無需專用燒錄器。豐富的內存和引腳資源，可以滿足各種定制化需求。

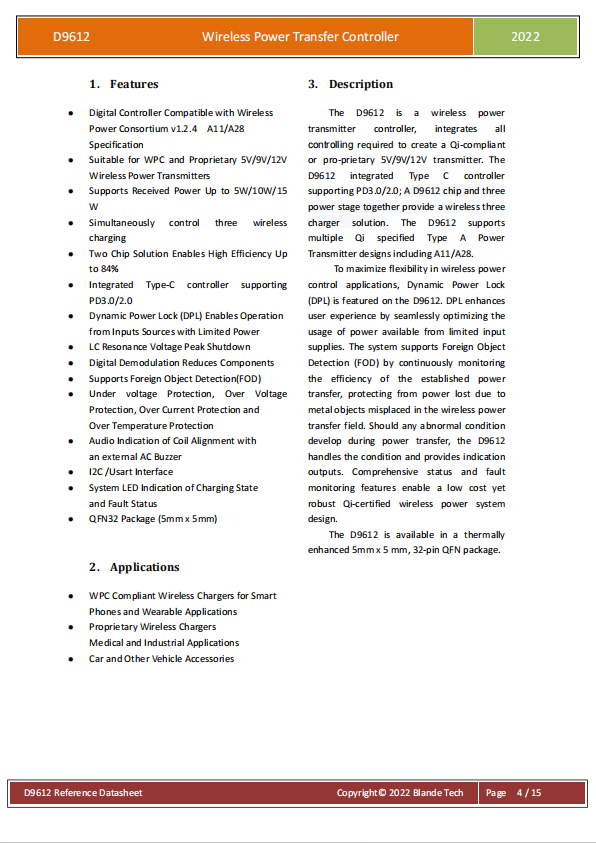

                          貝蘭德D9612無線充電主控芯片資料詳情。

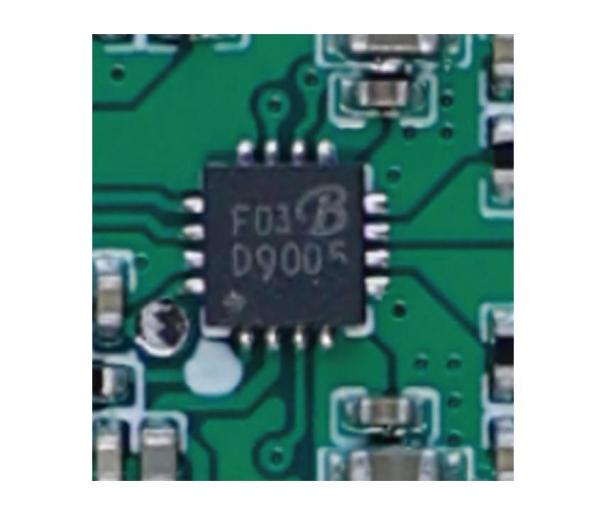

                          綠板中間設有一顆貝蘭德D9005全橋芯片。

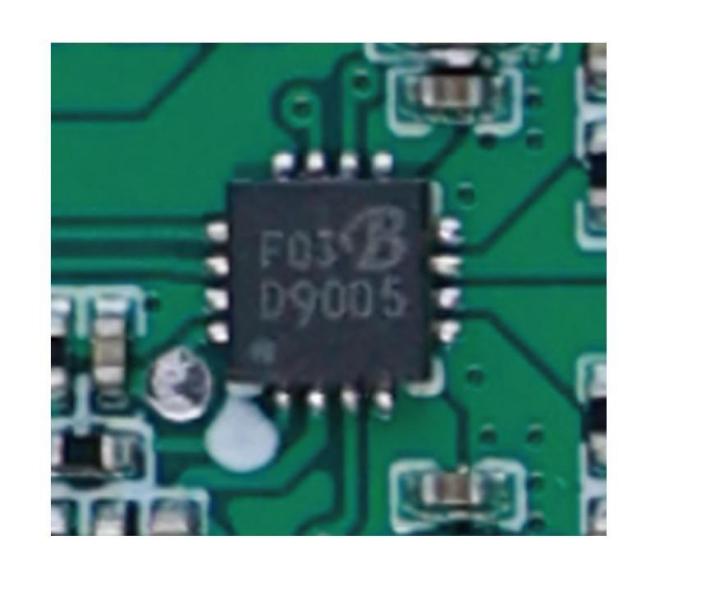

                          右側也設有兩顆全橋芯片。

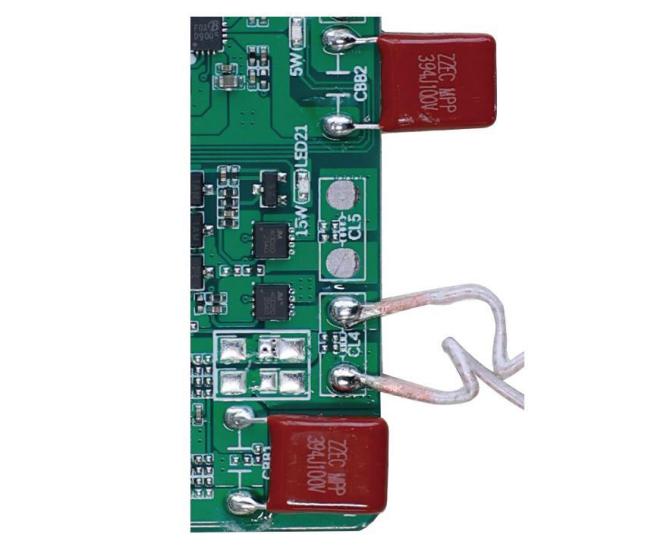

                          右側還設有2顆無線充CBB電容。

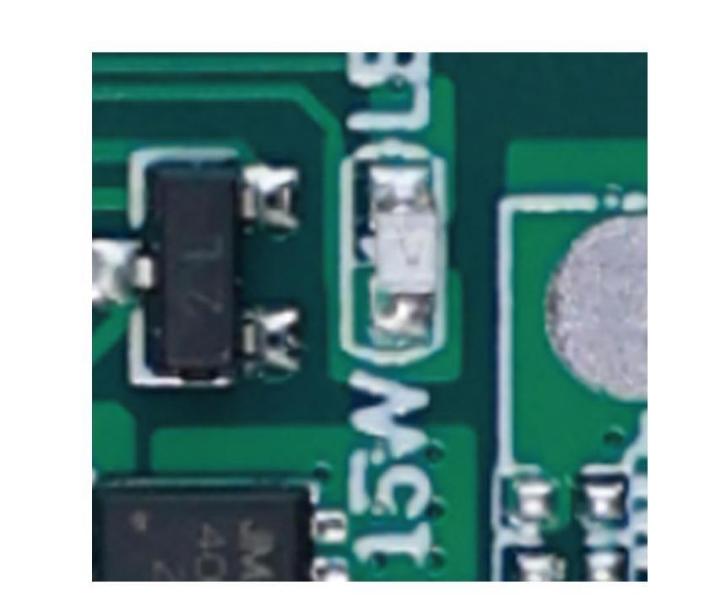

                          15W指示燈特寫。

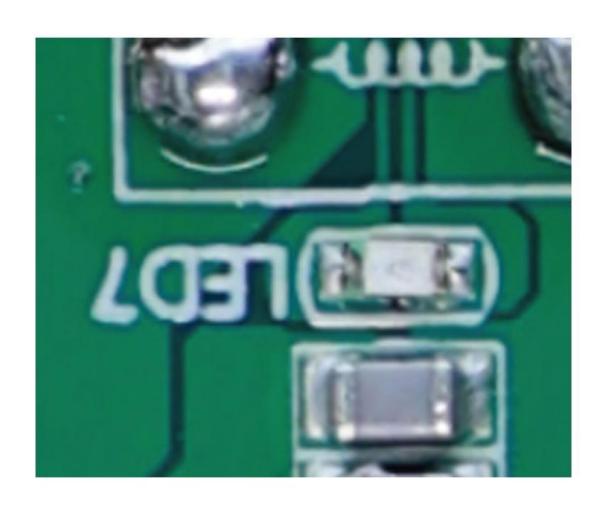

                          7.5W指示燈特寫。

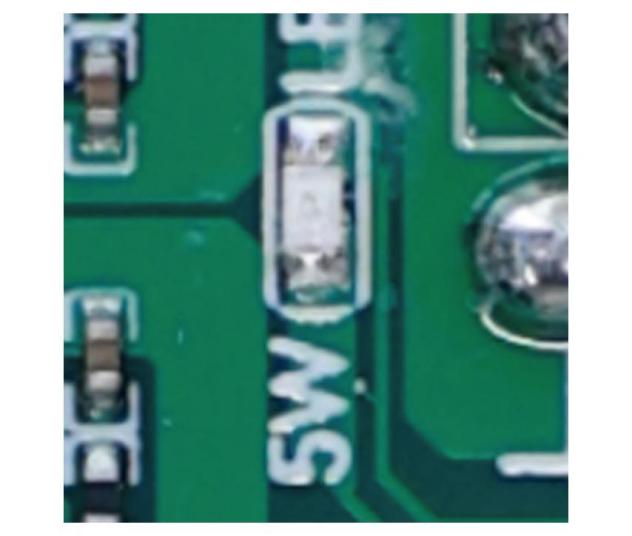

                          5W指示燈特寫。

                          貝蘭德三合一無線充電模組擁有三個分別支持15W、7.5W和5W的無線充電輸出模塊，同時支持手機、耳機和手表穿戴設備的無線充。此外，還配備了一個USB-C接口，支持最大15W的輸入和輸出。

                          我們通過拆解發現，其內置貝蘭德D9612無線充電主控芯片用于無線充電發射，搭配3顆全橋芯片，可同時支持三路無線充電輸出。該款模塊的集成度很高，用料也很扎實，感興趣的歡迎私信，免費獲取無線充電模組樣品。
